如何检测搪玻璃反应釜瓷釉的质量？

搪玻璃反应釜瓷釉的质量检测需结合无损检测、物理性能测试及化学稳定性验证，涵盖以下核心方法：

一、无损检测‌

1.高频电火花检测‌

适用场景‌：出厂前、安装前后及定期检修

操作规范‌：

瓷层厚度≤2.0mm：使用 ‌12kV‌ 直流电压扫描；

瓷层厚度>2.0mm：使用 ‌20kV‌ 直流电压扫描

合格标准‌：无击穿点（针孔、裂纹等） ，强腐蚀工况设备需通过 ‌7000V‌ 验证

2.超声波测厚‌

测量范围‌：瓷层厚度需在 ‌0.8–2.0mm‌ 之间，均匀性偏差≤±10%

关键部位‌：优先检测法兰、焊缝、管口等应力集中区域

二、外观与形貌检测‌

1.目视检查‌

光洁度‌：表面需光滑如镜，无釉瘤、鼓泡、划痕及明显色差

缺陷控制‌：每平方米杂粒≤3处，单处面积<4mm²；

搪玻璃反应釜焊缝处平整无凸起，法兰面无凹坑

2.法兰变形量测量‌

工具‌：钢卷尺、塞尺、标准平面圈

标准‌：法兰椭圆度（最大最小直径差）≤‌0.1% DN‌，平面度误差≤‌0.3% DN‌

三、性能验证测试‌

1.耐压密封性测试‌

方法‌：水压试验加压至设计压力的 ‌1.25倍‌，保压30分钟‌无渗漏

2.温差急变测试‌

冷冲击‌（110℃→室温）：喷水检测后瓷层无爆瓷

热冲击‌（室温→120℃）：泼洒热油后通过 ‌20kV‌ 电火花验证

3.机械强度测试‌

耐冲击性‌：钢球（112g）冲击功≥‌260×10⁻³J‌

四、化学稳定性检测‌

1.耐酸性‌：

20%盐酸煮沸48小时，腐蚀速率≤‌1.0g/m²·d‌

2.耐碱性‌：

1N NaOH溶液（80℃/48h），腐蚀速率≤‌7.0g/m²·d‌

五、智能化监测技术‌

1.在线实时监测‌：

安装阻抗分析仪（如 ‌GLASS MONITOR‌），实时传输数据至DCS系统，破损时自动报警

2.灌水检测法‌：

适用有限空间作业，通过便携式检测仪评估搪玻璃反应釜瓷层完整性（需消耗水资源）

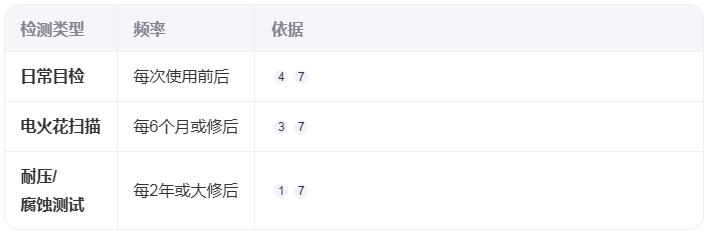

检测周期建议‌

流程图：检测优先级‌

目视初检‌ → ‌电火花扫描‌ → ‌超声波测厚‌ → ‌法兰变形测量‌ → ‌性能验证‌（耐压/温差）→ ‌化学测试‌（必要时）

通过多维度检测可确保瓷釉满足 ‌GB/T 25025-2019‌、‌GB/T 7993‌ 等标准，延长设备寿命并预防生产事故。
